航芯技術分享 | ACM32G103開發環境搭建

發布時間:2022-12-14

Keil 篇

1.1 Keil安裝步驟

安裝包鏈接：

https://cloud.tencent.com/developer/article/1605195  （keil推薦在MDK5.31（含）以上）。

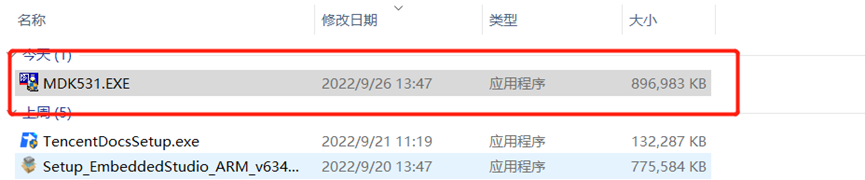

一、下載并解壓安裝包，并按步驟完成安裝

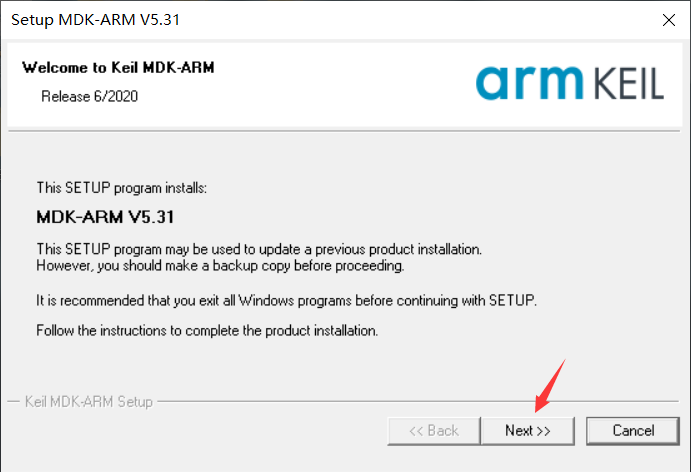

二、運行安裝程序，點擊next

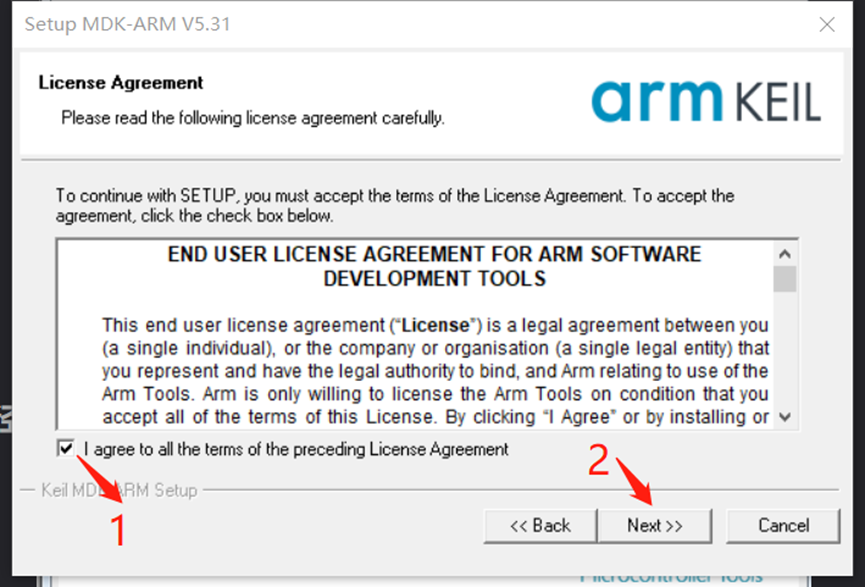

三、勾選accept，點擊next

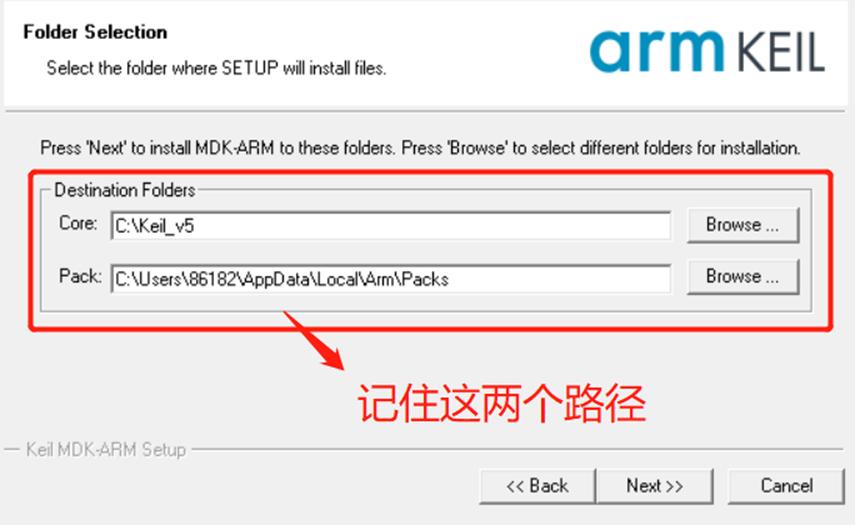

四、選擇安裝路徑，點擊next（最好選擇默認路徑，如果自行修改需要注意不要添加中文）

注意事項：

? 安裝路徑不能有中文

? 安裝目錄不能和Keil4以及KeilC51重合

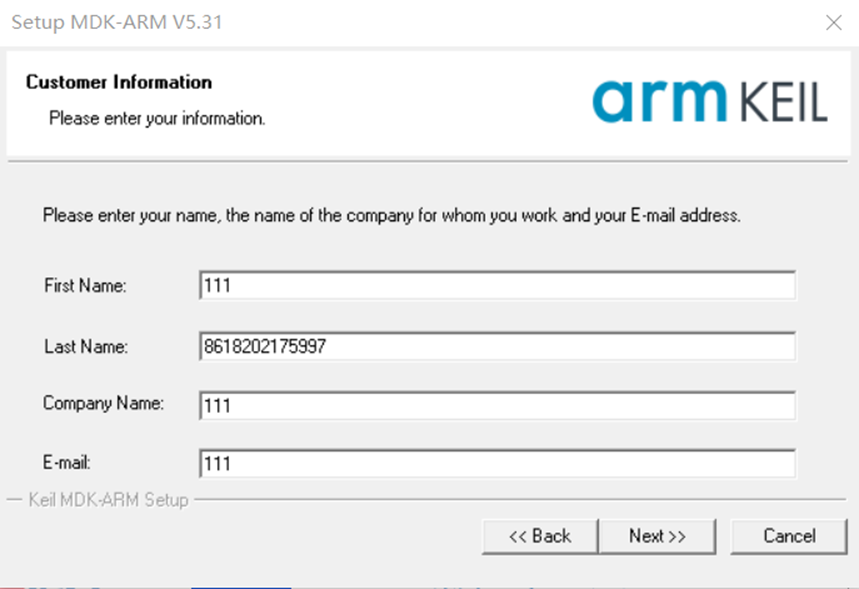

五、信息隨意填寫，點擊next

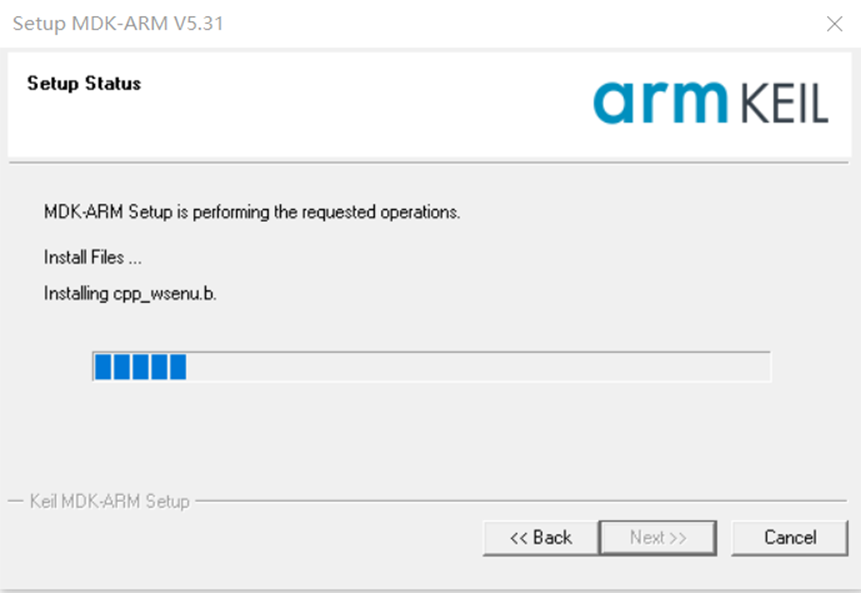

六、等待安裝

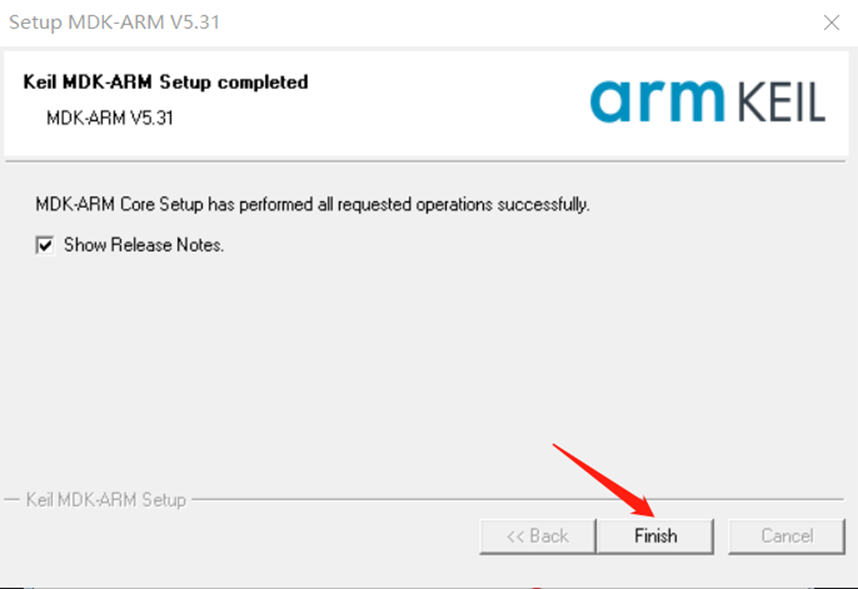

七、點擊finish，完成安裝

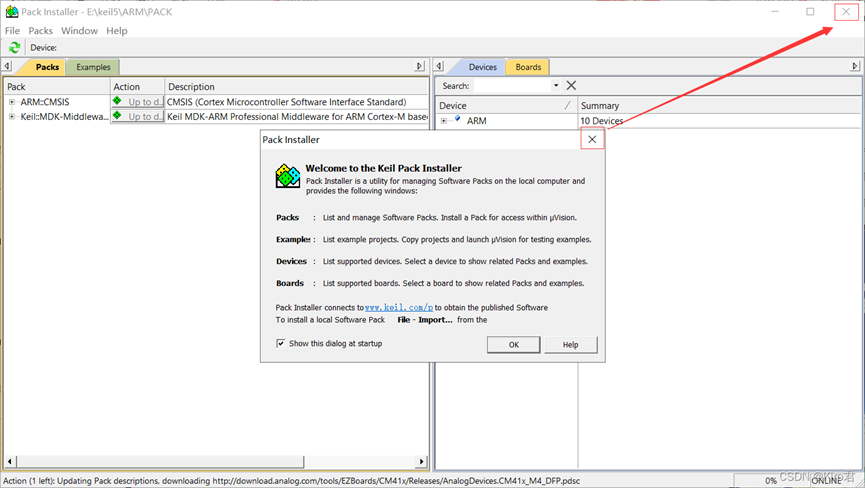

八、突然會(huì )彈出“Pack installer”頁面，先后關閉兩個窗口

1.2 Keil使用流程（以ACM32G1XX系列為例）

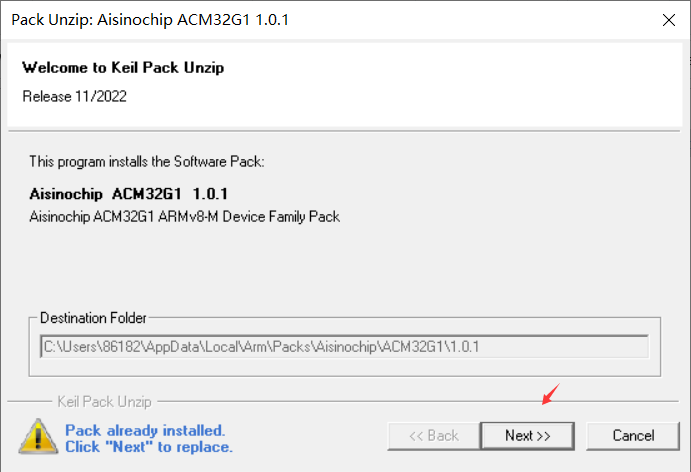

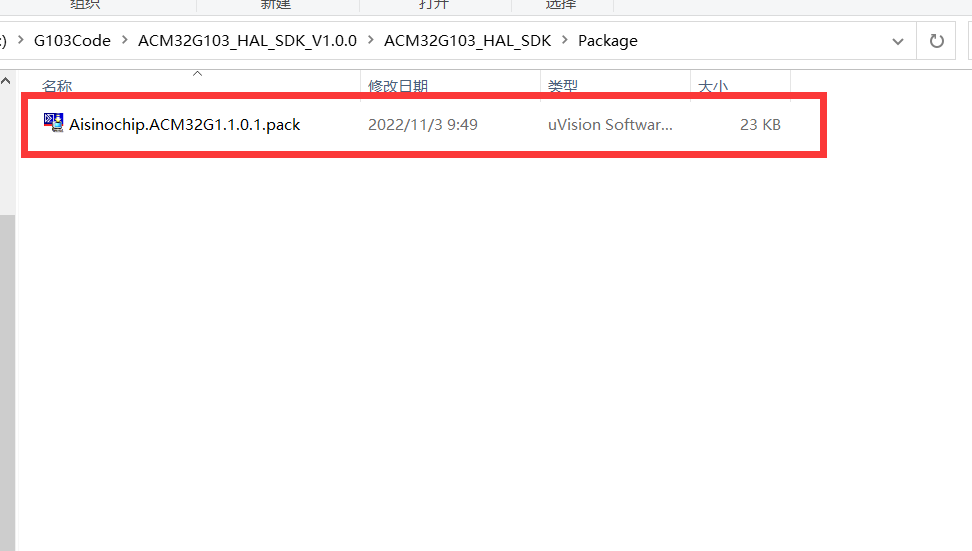

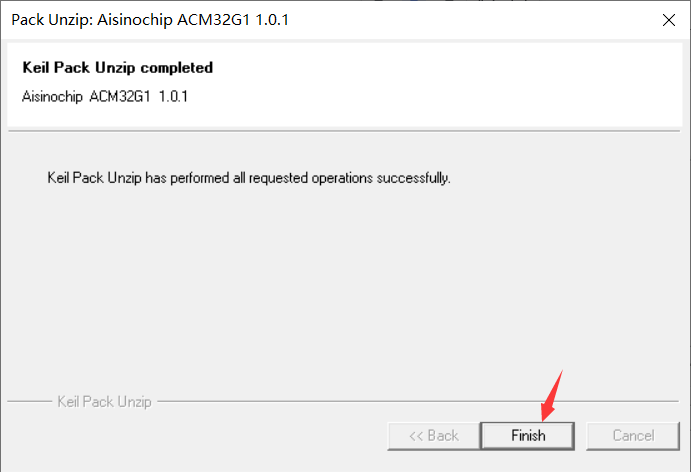

一、安裝航芯的芯片包

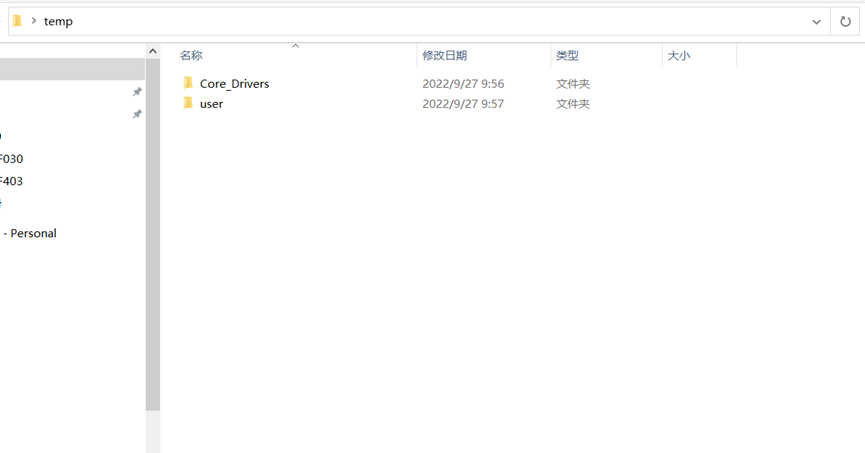

二、創(chuàng )建一個新的文件夾temp，放入航芯提供的Core_Drivers文件，同時在里面創(chuàng )建一個新的文件夾user。

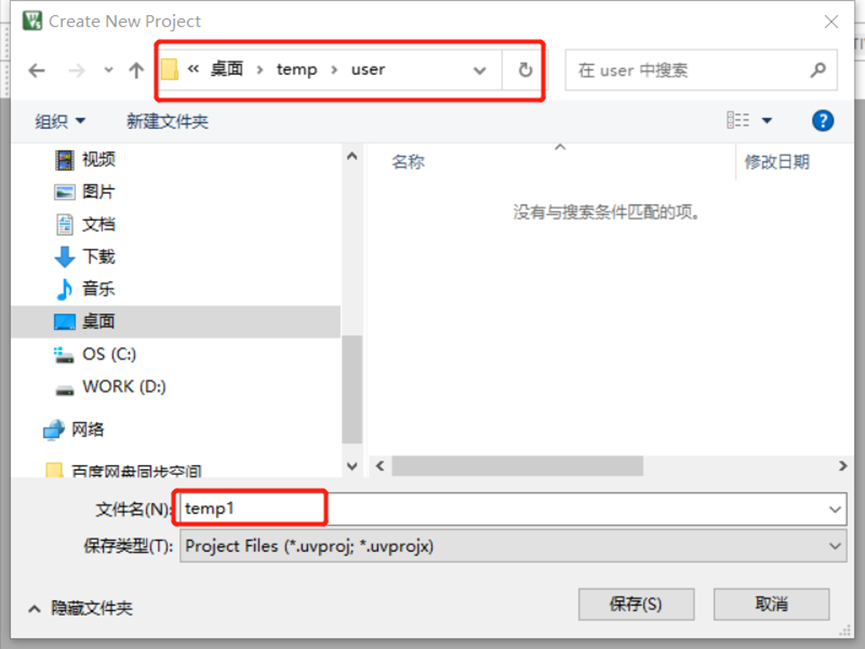

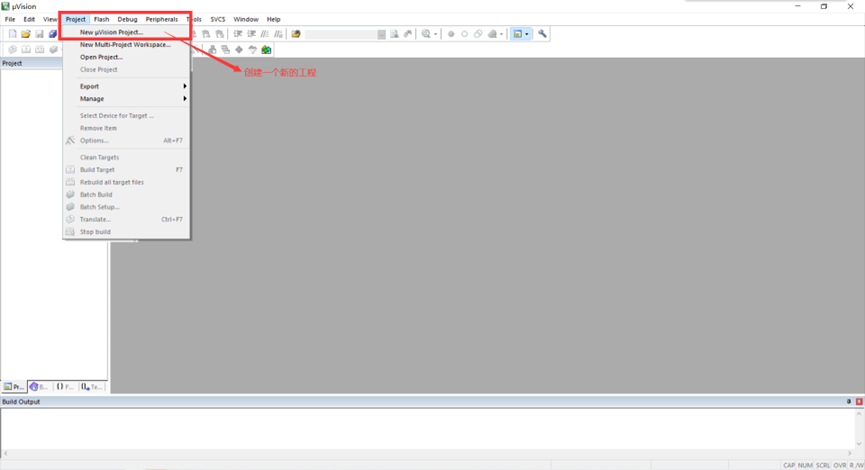

三、打開keil，建立一個新的工程

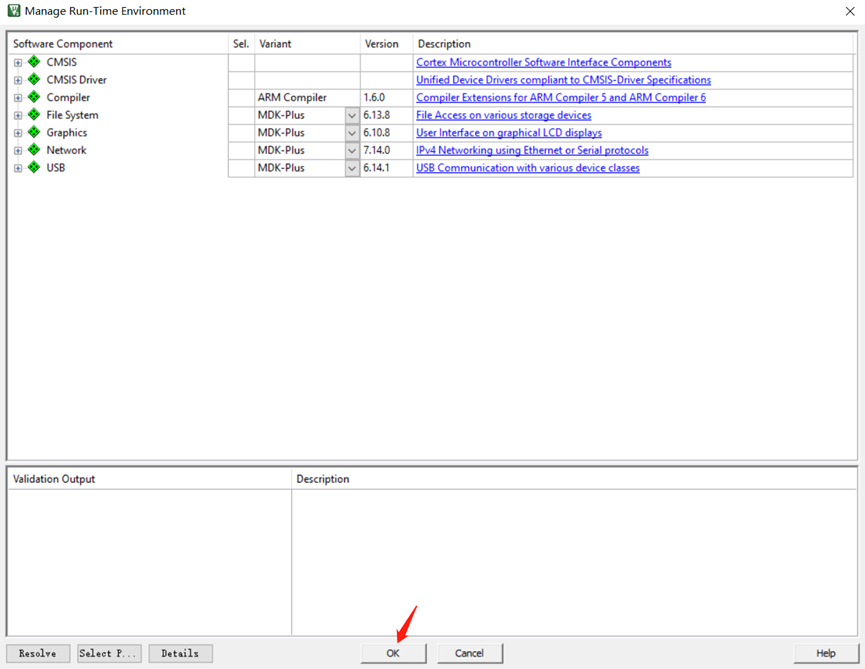

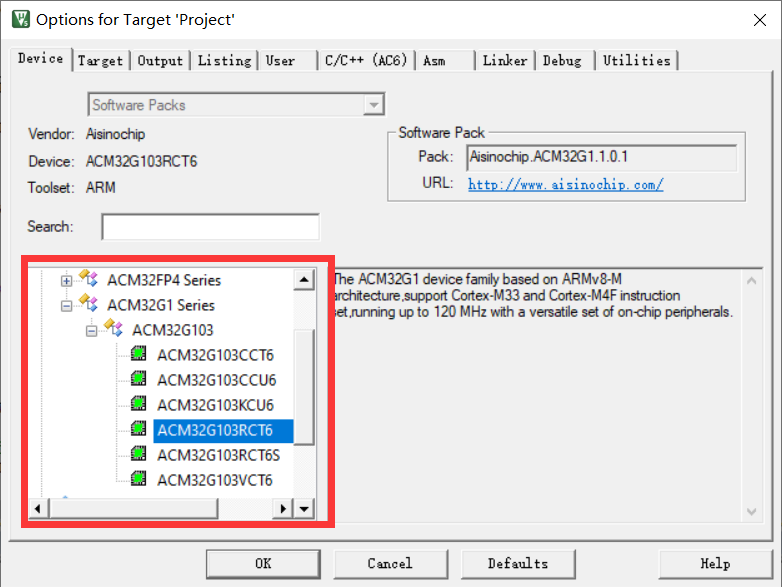

四、安裝好了航芯的芯片包后，可以選擇對應的設備號（沒有找到對應的設備號可能是芯片包未安裝好）

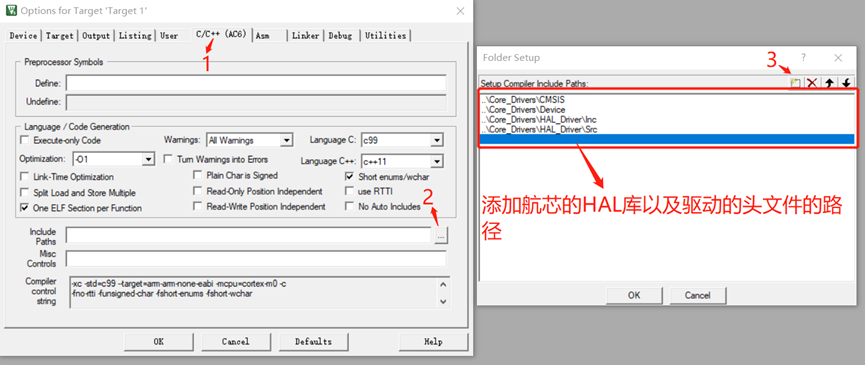

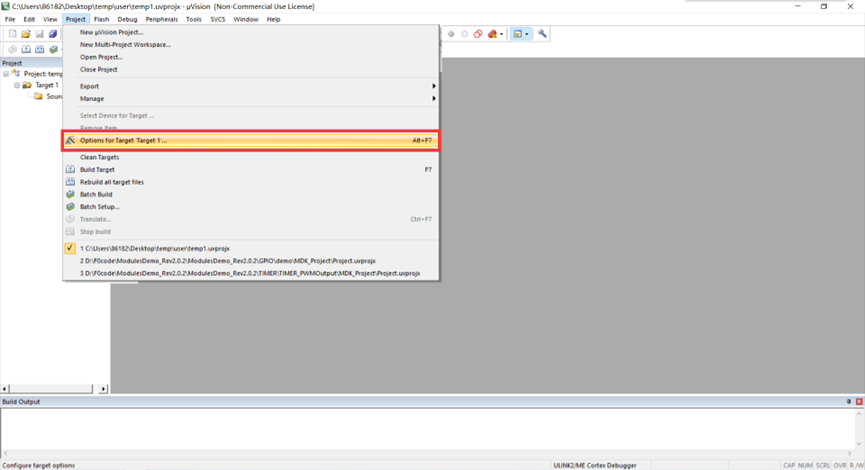

五、添加頭文件（.h文件）

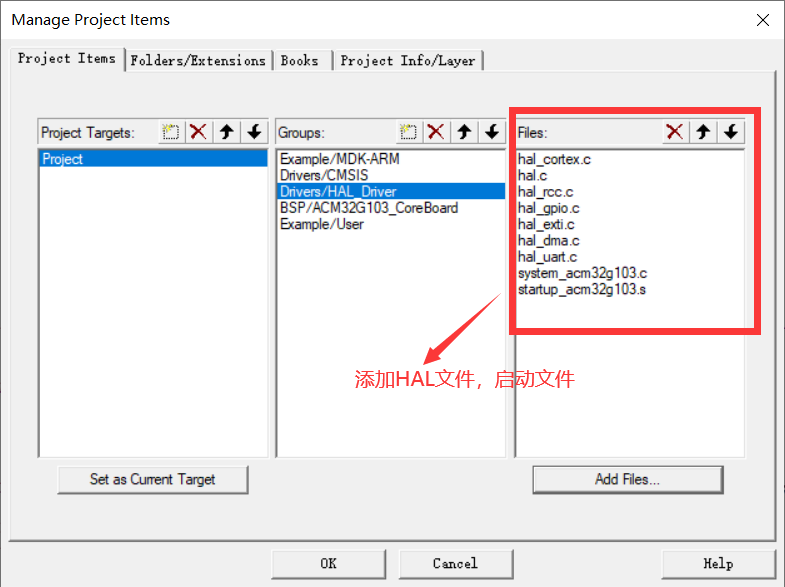

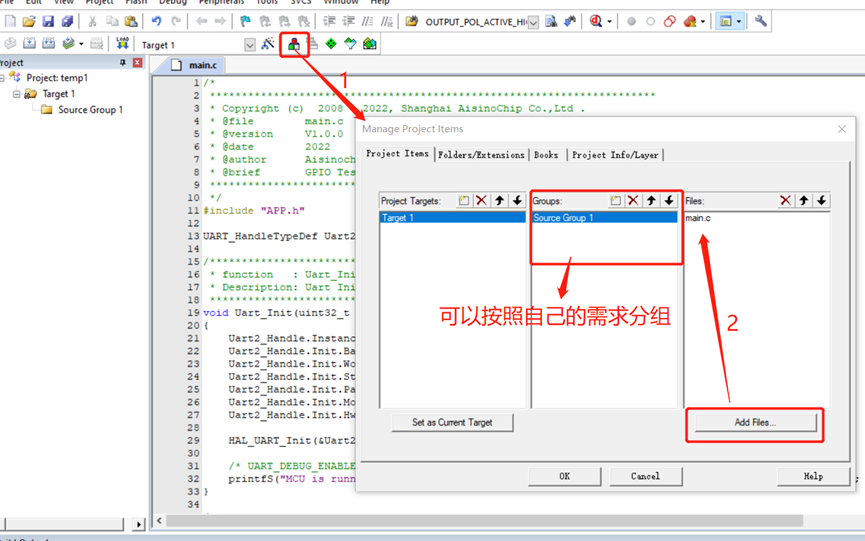

六、添加源文件（.C文件）

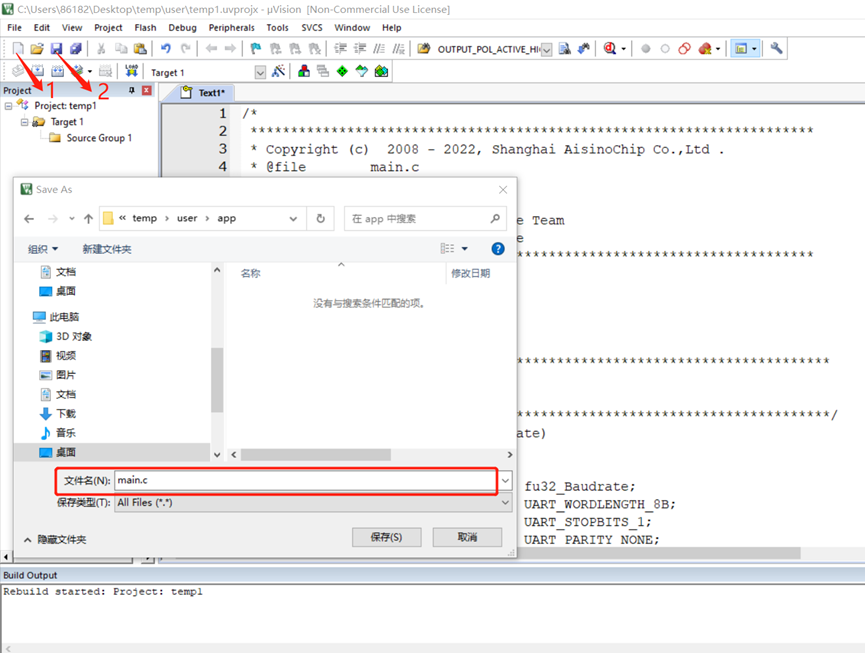

第一步打開空白頁，編寫程序（可以使用航芯提供的demo程序或者自己編寫的程序）后，第二步保存到對應的工程文件夾。

1.3 keil編譯、下載、運行

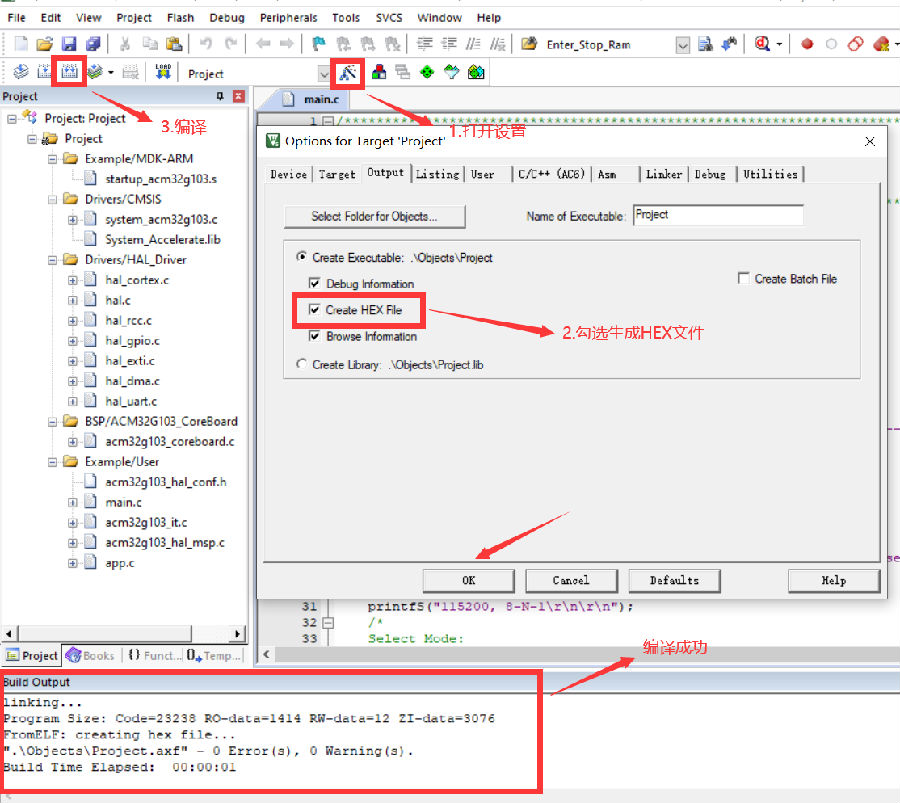

一、工程編譯

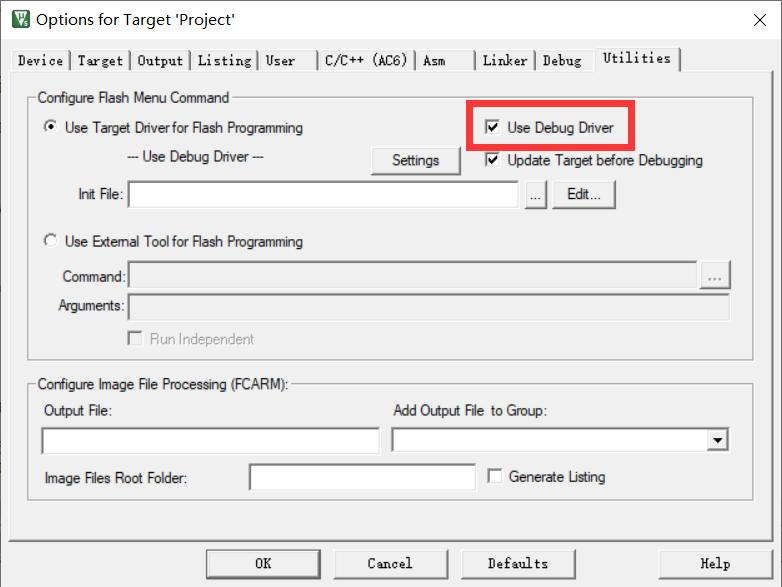

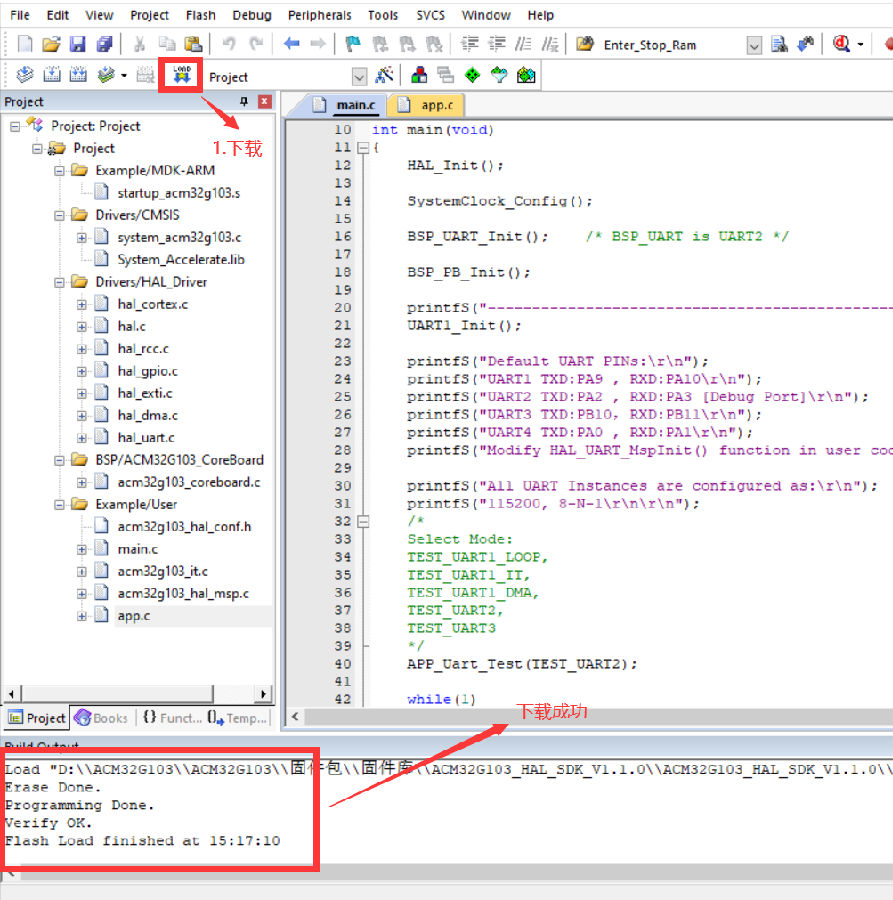

二、下載程序（ACM32G1XX 系列支持的在線仿真器包括： J-Link-V9（含）以上、 U-Link2、 CMSIS-DAP等，使用 J-Link 在線調試時， Keil 推薦在 MDK5.33（含）以上， J-Link 驅動建議在 V6.70e（含）以上）

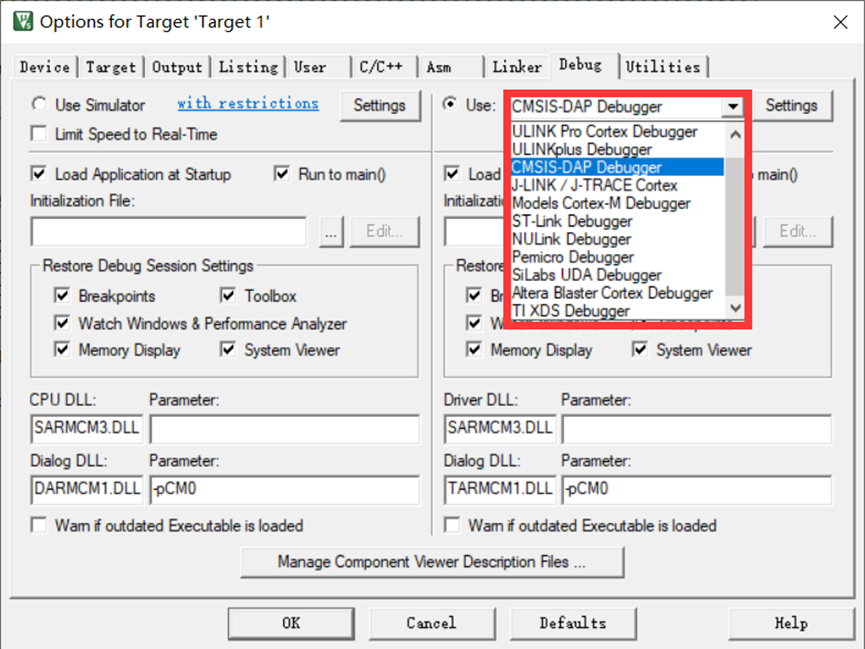

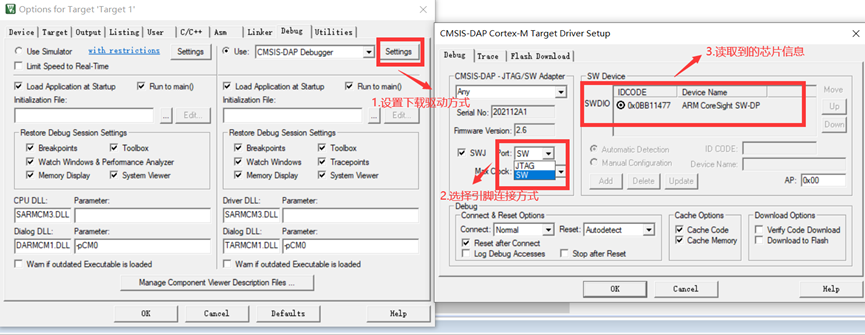

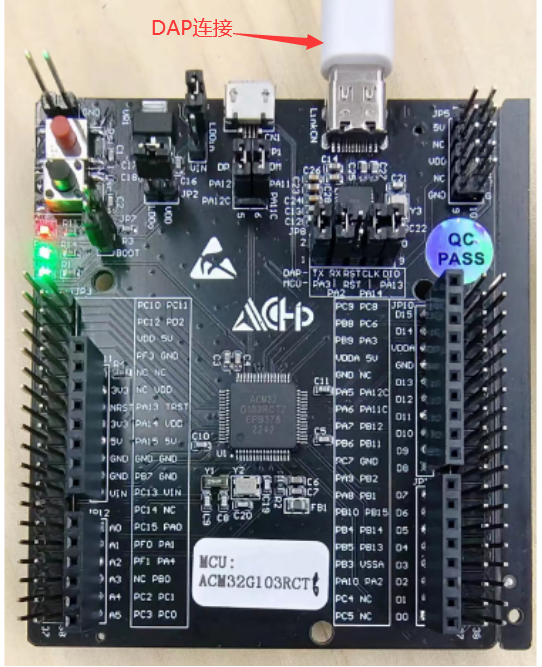

航芯的core開發板是帶有DAP連接的，所以可以直接選擇CMSIS-DAPDebugger，通過Settings查看是否正常連接。如果需要使用Jlink方式連接，可以參考《航芯通用MCU使用JFlash燒錄程序的方法說明.pdf》。

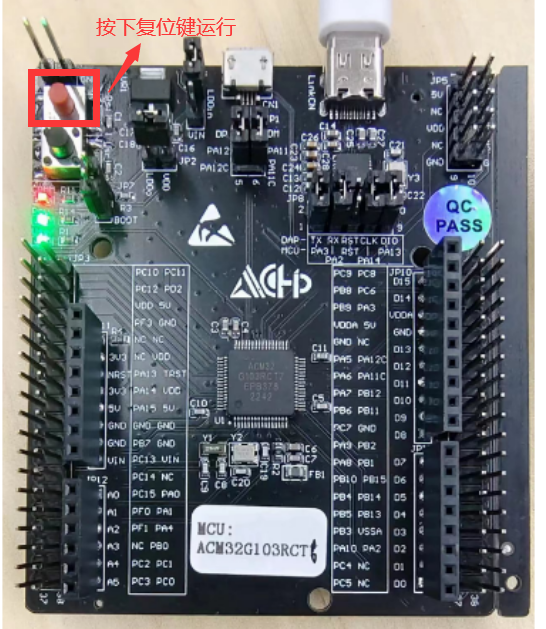

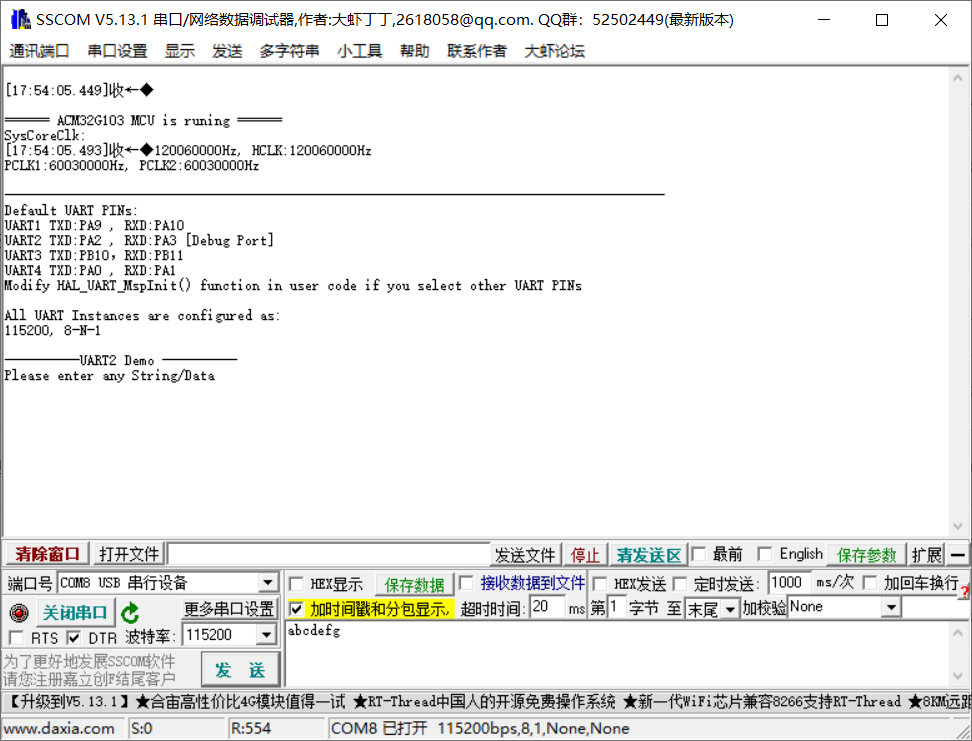

三、運行（目前芯片不支持下載后自啟動，需要按下RESET鍵后，程序才能運行），以UART_Printf_Demo為例，部分示例代碼（完整代碼見ACM32G103的SDK庫）和現象如下：

1.4 Keil Debug使用說明

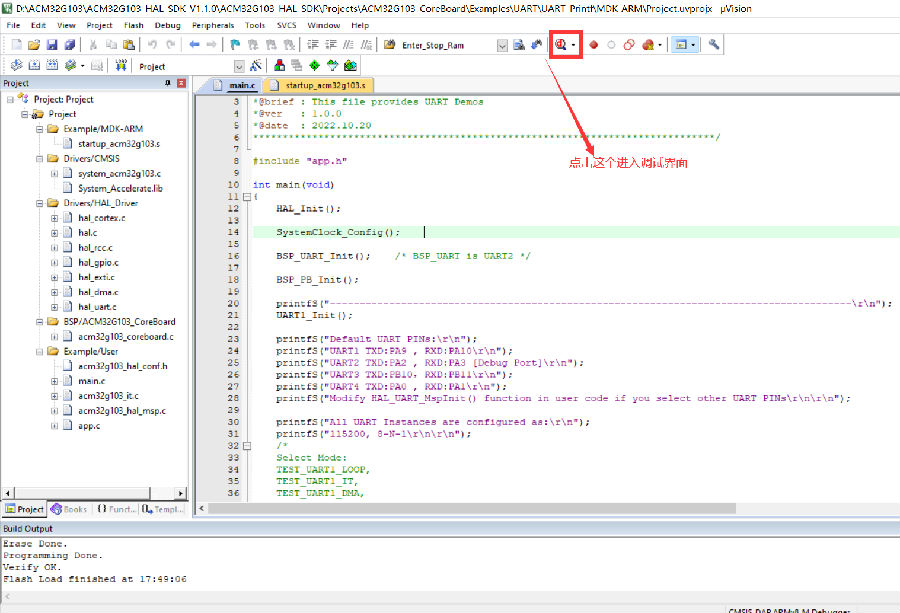

一、進入調試界面

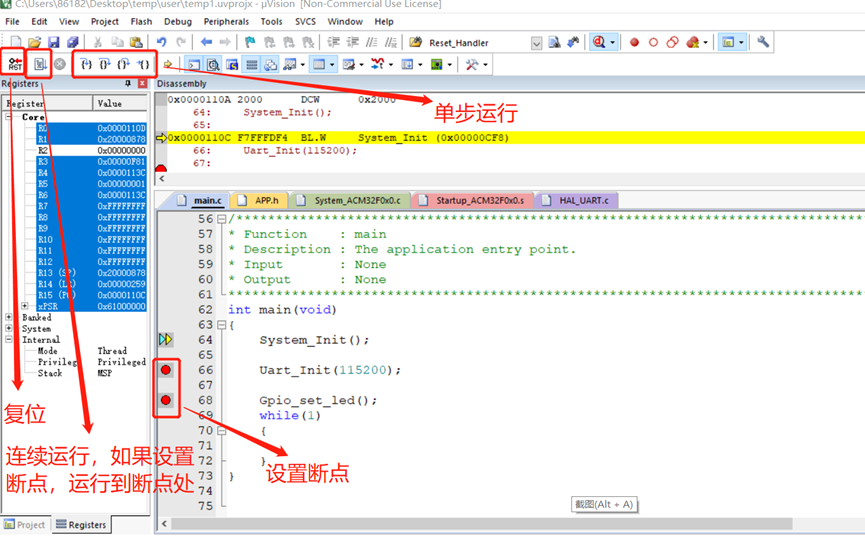

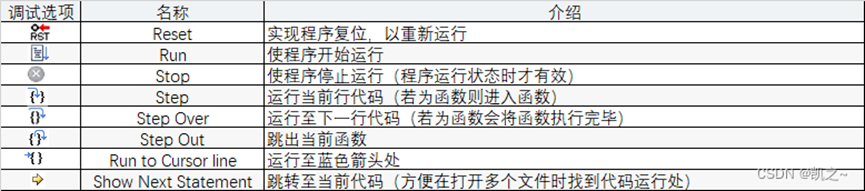

二、調試工具欄介紹

斷點是調試器的功能之一，可以讓程序停止在設置斷點的語句。在調試過程中，可在程序的某一處設置斷點再點擊Run運行，此時當程序運行至該位置時自動停止。

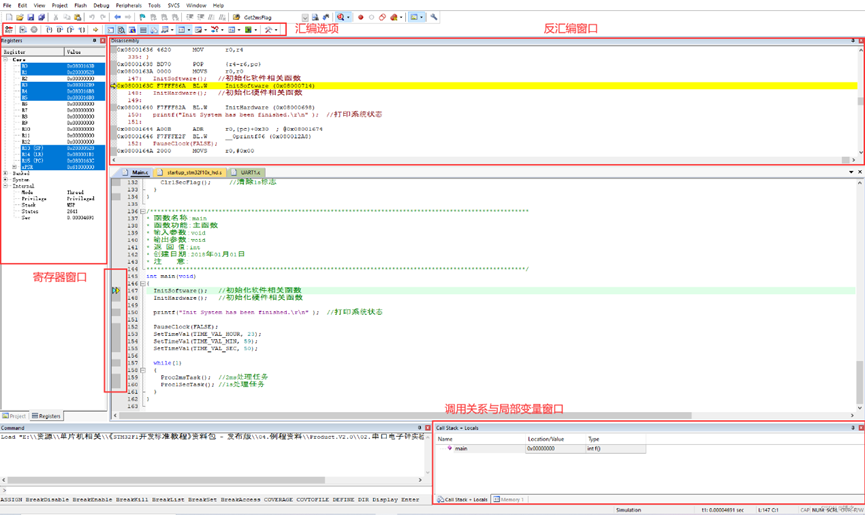

三、調試窗口介紹

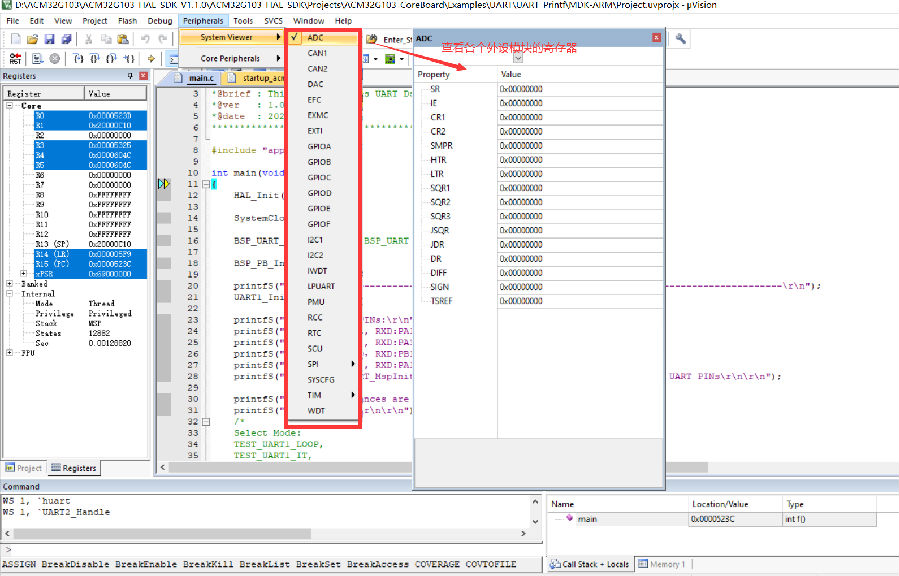

1. 查看外設寄存器的值，參考《航芯ACM32G103_用戶手冊_V1.1.pdf》查看各個外設寄存器的功能。

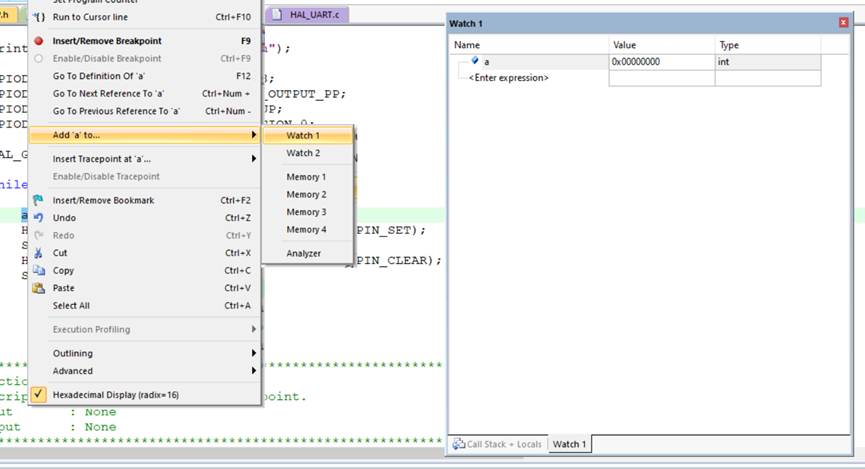

2. 選中需要查看的參數，單擊鼠標右鍵，可以將參數放入觀察窗口，實時查看參數的變化。

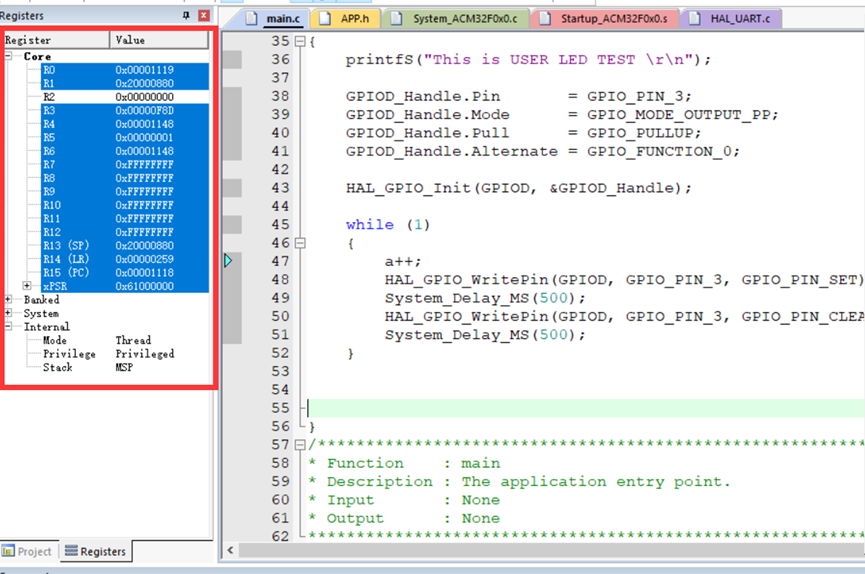

3. 內核寄存器組

寄存器窗口，如下圖所示，該窗口用于顯示R0~R15、xPSR等內核寄存器的值（不是外設寄存器），關于內核寄存器的介紹可以查看ARM架構基本寄存器。

IAR 篇

1.1 IAR安裝步驟

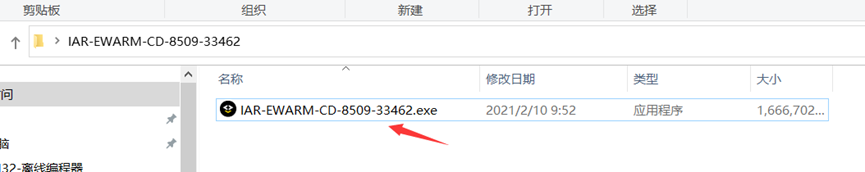

一、下載并解壓安裝包，并按步驟完成安裝

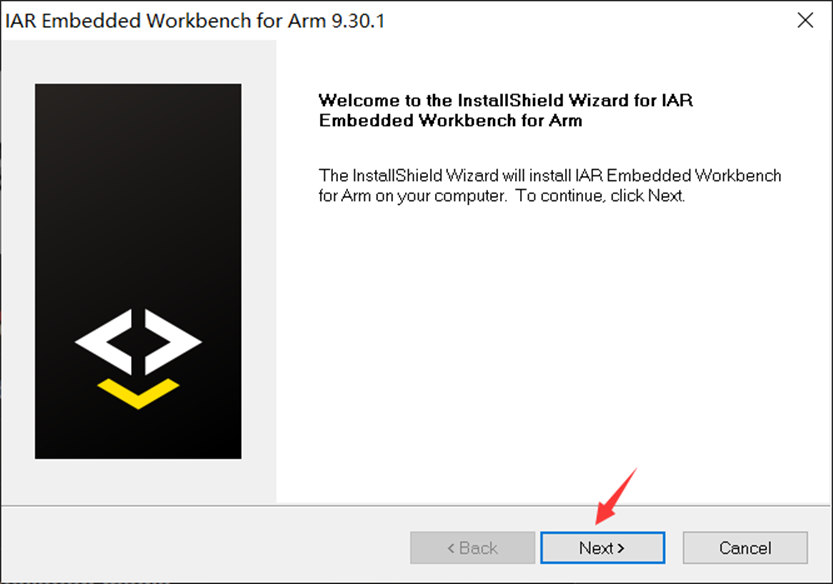

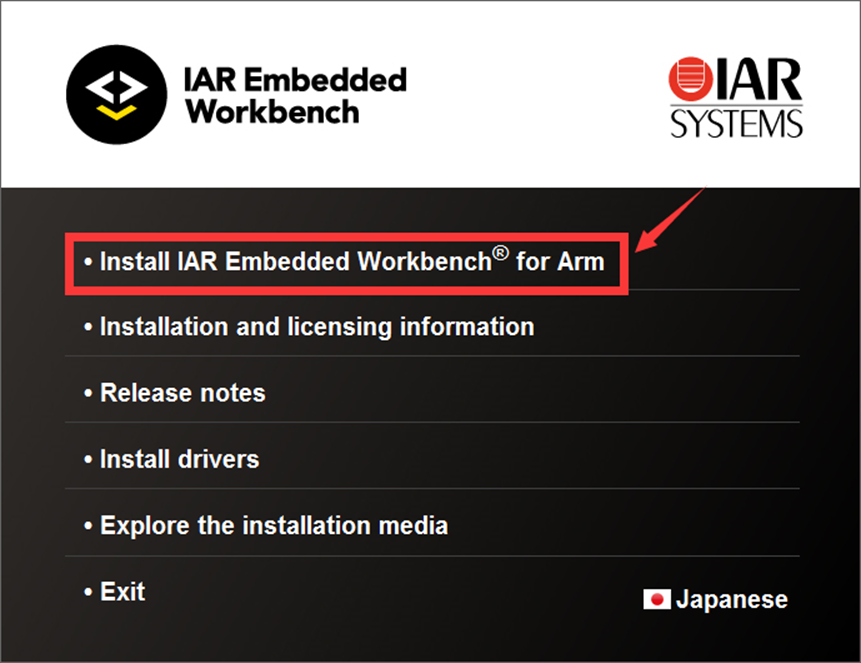

二、運行安裝程序，點擊next

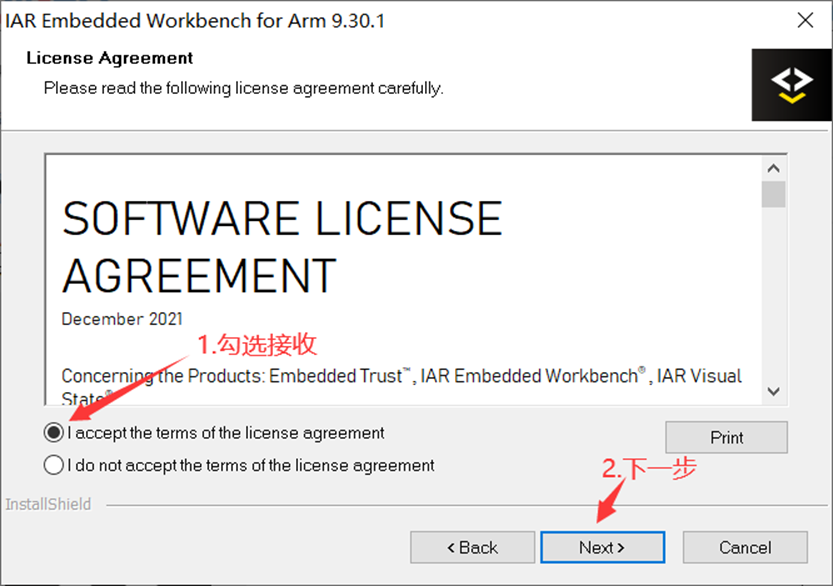

三、勾選accept，點擊next

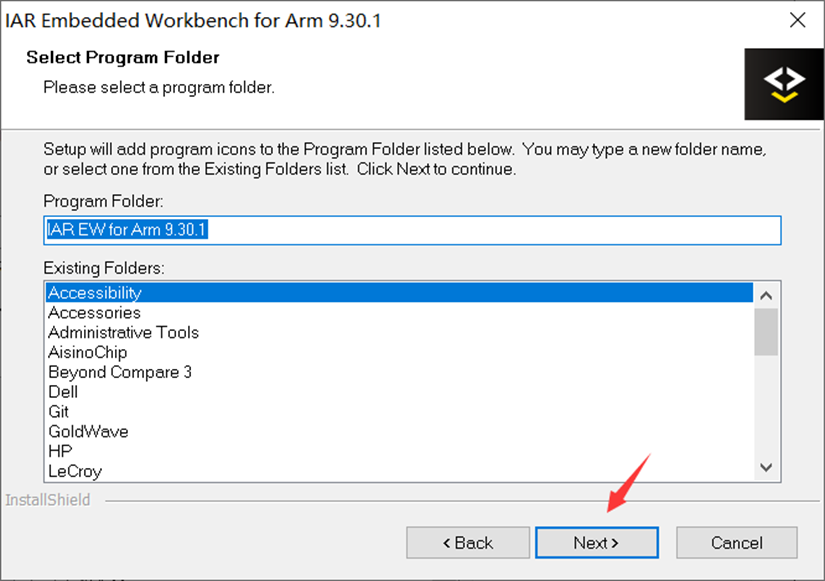

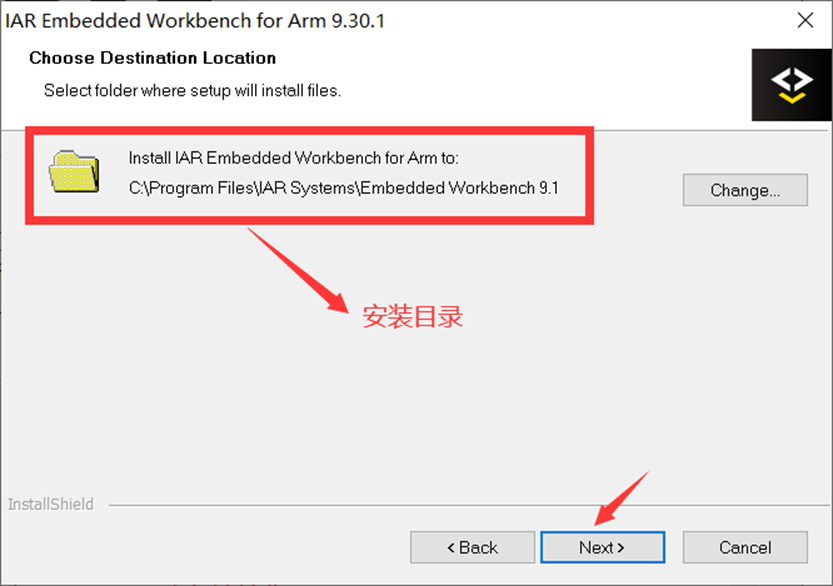

四、選擇安裝路徑，點擊next

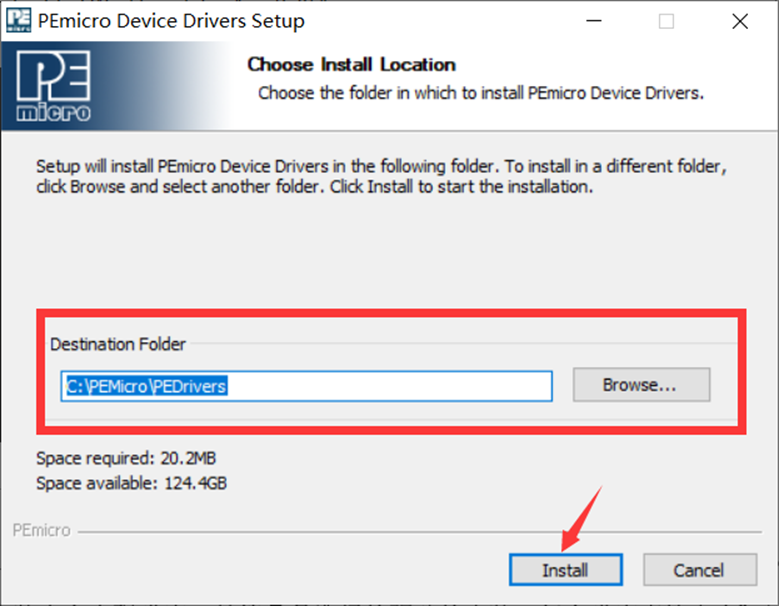

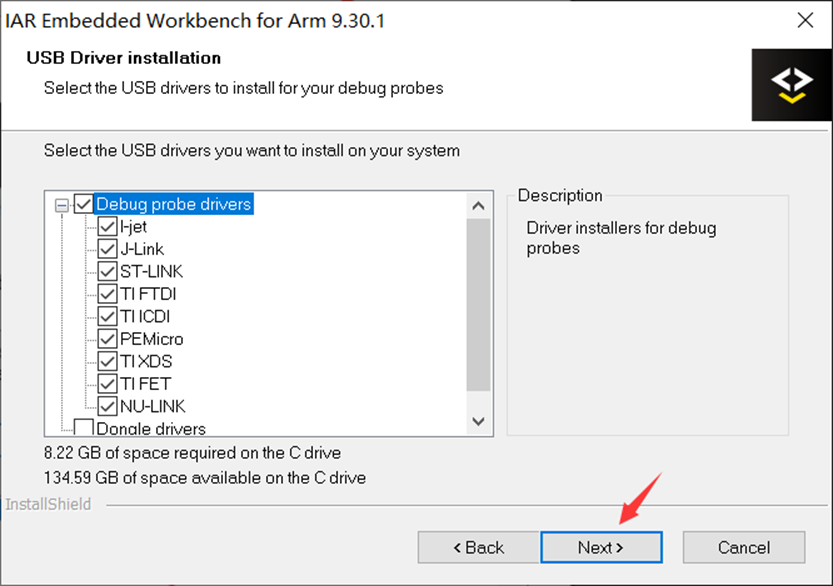

五、安裝驅動，為避免以后可能使用到其他下載器，默認即可，會(huì )自動安裝一些驅動

六、直接選擇"NEXT"

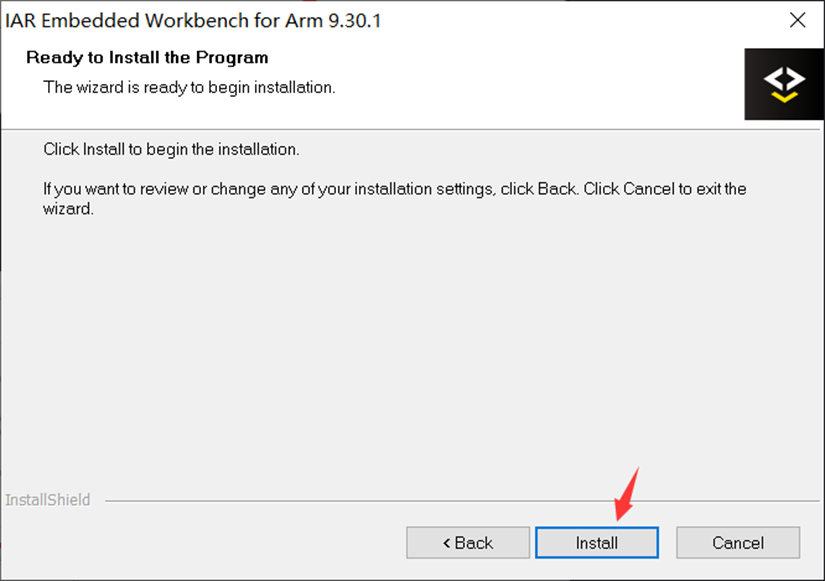

七、點擊"install"

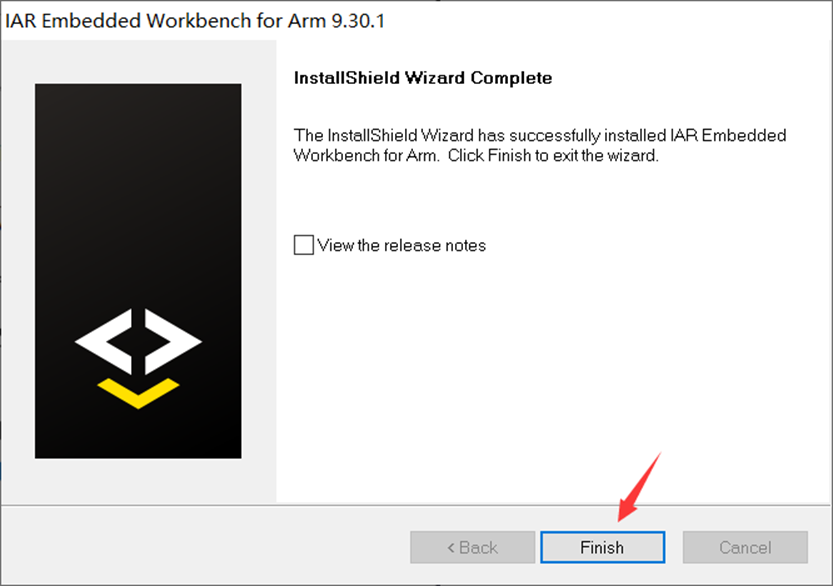

八、等待安裝完成，點擊"finish"完成安裝

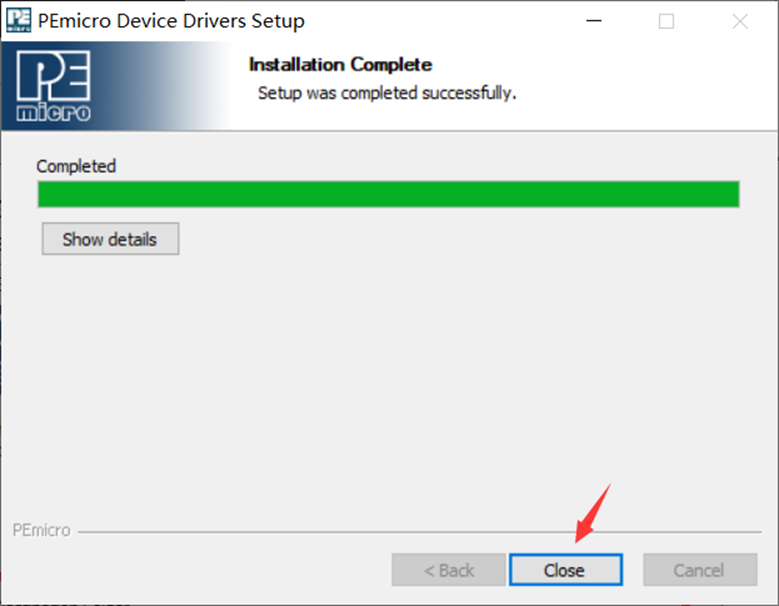

九、安裝完會(huì )出現彈窗，是第7條選擇的驅動的安裝，每個彈窗直接點擊"Install","close"即可，所有驅動按照默認安裝即可。

1.2 IAR 使用流程（以ACM32G1XX為例）

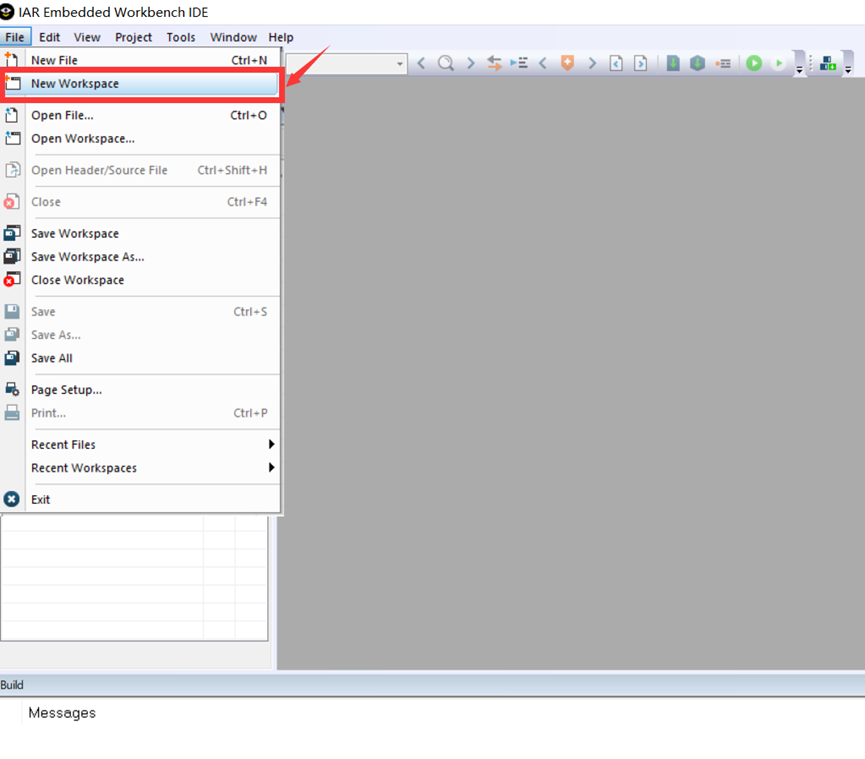

一、建立新工作區（File–>>NewWorkspace）

二、建立新項目（Project–>>CreateNew Project…）

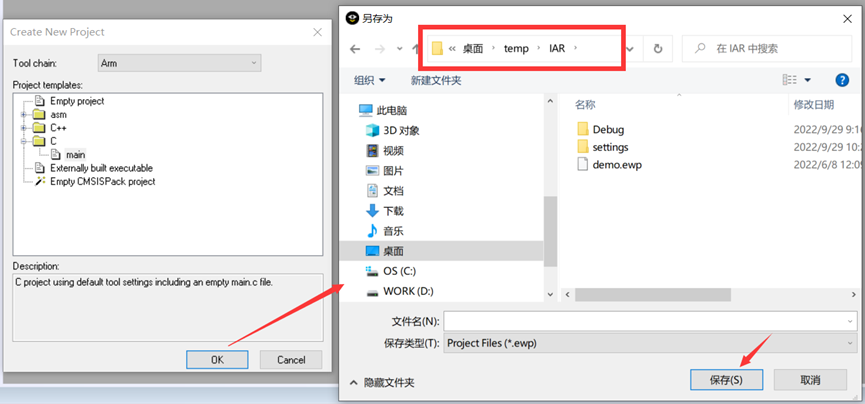

選擇對應的工程模板后點擊“OK”，之后將工程保存在對應的文件夾。

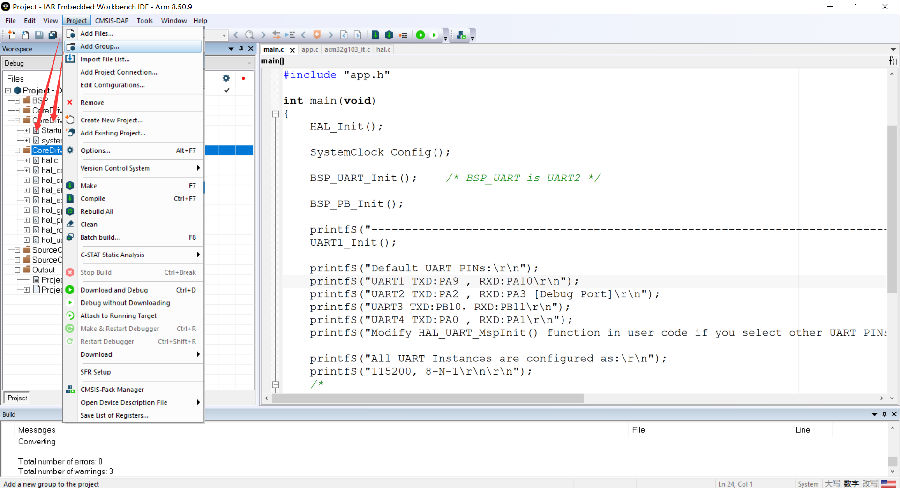

三、添加文件組和源文件

通過Add Files可以添加自己編寫好的源文件（.C）或者別的demo文件中的源文件，通過Add Group可以添加文件組，來給每個文件分組。

四、添加頭文件

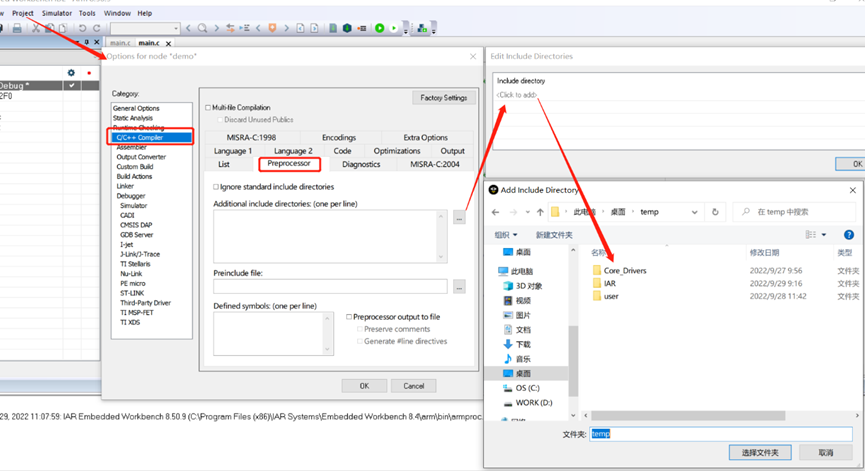

點擊Project–>>Options，選擇C/C++Complier->>Preprocessor添加頭文件的路徑。

1.3 IAR編譯、下載、運行

一、編譯

Compile：只對目前打開的c文件進行語法檢查，不對它進行link；<span style="font-siz
